Tutki väärin tehtyjen putkikytkentöjen
vesivirtojen jakautumista ja toimintaa!
Virheellinen
kytkentä
Lämpöjohtoverkosta tulevan veden lämpötila on 80ºC. Vesi jäähtyy
ilmastointipatterissa15 asteen verran.

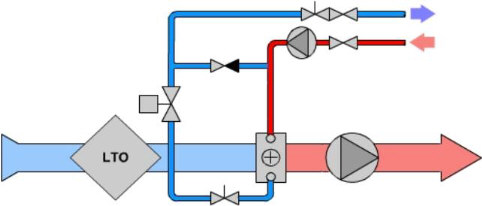

Merkitse kuvaan
vesivirtojen suunnat nuolella ja eri putkisto-osien suuntaa antavat lämpötilat!
a)Lämpöjohtoverkostosta tulevan veden lämpötila
b)Lämpöjohtoverkostoon palaavan veden lämpötila
c)Ilmastointipatterille menevän veden lämpötila
d)Ilmastointipaterilta palaavan veden lämpötila
e)Ohitusputkessa virtaavan veden lämpötila
Selosta, miten kytkennän
mukainen järjestelmä toimii! Mitä toiminnallisia puutteita ja haittoja
kytkentä aiheuttaa verrattuna yleisesti käytettyyn suosituskytkentään
(ks. Tehtävää 4.1, jossa on virheetön kytkentä)?
Tehtävät
palautetaan tutor-opettajalle sähköpostilla tai muulla sovitulla tavalla!
