Talotekniikan www-opiskelusivut IV-koneen putkikytkennät Opiskelijan nimi:
Tehtävän numero ja taso

4.4

Ryhmätunnus:
Tehtävän sisältö Havaintotulostehtävät Palautuspäivä:
Tutki väärin tehtyjen putkikytkentöjen vesivirtojen jakautumista ja toimintaa!

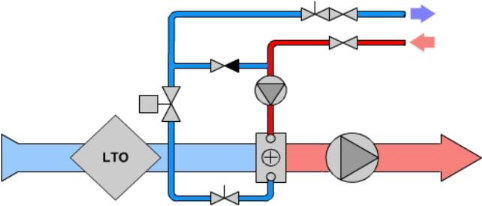

Virheellinen kytkentä

Lämpöjohtoverkosta tulevan veden lämpötila on 80ºC. Vesi jäähtyy ilmastointipatterissa 15ºC.
Merkitse kuvaan vesivirtojen suunnat nuolella ja eri putkisto-osien suuntaa antavat lämpötilat!

a) Lämpöjohtoverkostosta tulevan veden lämpötila
b) Lämpöjohtoverkostoon palaavan veden lämpötila
c) Ilmastointipatterille menevän veden lämpötila
d) Ilmastointipaterilta palaavan veden lämpötila
e) Ohitusputkessa virtaavan veden lämpötila



Selosta, miten kytkennän mukainen järjestelmä toimii! Mitä toiminnallisia puutteita ja haittoja kytkentä aiheuttaa verrattuna yleisesti käytettyyn suosituskytkentään (ks. Tehtävää 4.1, jossa on virheetön kytkentä)?



Tehtävät palautetaan tutor-opettajalle sähköpostilla tai muulla sovitulla tavalla!
