Osa 1

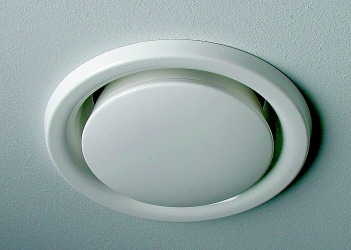

Poistoventtiilin URH 125 paine-eromittauksissa saatiin seuraavia arvoja:
Poistoventtiilin avautumalla -15 paine-eroksi mitattiin 200 Pa
Poistoventtiilin avautumalla -9 paine-eroksi mitattiin 300 Pa
Poistoventtiilin avautumalla 0 paine-eroksi mitattiin 200 Pa
Poistoventtiilin avautumalla +6 paine-eroksi mitattiin 100 Pa
Poistoventtiilin avautumalla +15 paine-eroksi mitattiin 80 Pa
Määrää mitattujen paine-erojen avulla käyrästöstä poistoventtiilin URH 125 ilmamäärät ja melutasot.
Kirjaa ilmamäärät ja melutasot taulukkoon ja vertaa (+ l/s tai - l/s) saatuja ilmamääriä tavoitearvoon (ohjearvo n. 20 l/s).
Ensimmäinen rivi taulukossa on esimerkkinä kirjaamisesta.
Tehtäessä tarvittava määrä säätöjä ja mittauksia saadaan venttiilien ilmamäärät säädettyä tavoitearvoon.
Säätöä vaikeuttaa samassa kanavassa olevien muiden venttiilien säätöasentojen muuttuminen.
Käytännön säätötyössä venttiileitä on säädettävä yhtä aikaa suhteessa toisiin venttiileihin oikeiden ilmamäärien saamiseksi.
| Säätöasento |
Mitattu
paine-ero |
Ilmamäärä |
Melu |
Vertaus(
20 l/s) tavoitearvoon |
| -15 |
200
Pa |
7
l/s |
30
dB |
-
13 l/s |
| -9 |
300
Pa |
|
|
|
| 0 |
200
Pa |
|
|
|
| +6 |
100
Pa |
|
|
|
| +15 |
80
Pa |
|
|
|
|
Osa 2
Mihin asentoon (kirjataan alla olevaan taulukkoon) poistoventtiili on säädettävä, jotta tavoitearvon 16 - 25 l/s mukainen ilmamäärä saavutetaan.
Säätöasento on valittava siten, että ilmamäärä pysyy välillä 16 - 25 l/s, paine-ero <= 200 Pa ja melutaso <= 35 dB
Valitse jokin tavoitearvon sisällä oleva ilmamäärä, huomioi paine-ero ja melutaso ja määrää käyrästöstä säätöasento.
Kirjaa tämä säätöasento ja sitä vastaava paine-ero, ilmamäärä ja melutaso alla olevaan taulukkoon.
Käyrästö http://www.halton.fi/catalog/pdf/fi/valves/urh_fi.pdf
|
| Poistoventtiili
säädetään säätöasentoon |
Säätöä
vastaava paine-ero |
Säätöä
vastaava
ilmamäärä |
Melu |
Tavoitearvo |
| |
|
|
|
16
- 25 l/s |
|
|
