1. |
Täytä kuvan 1. taulukko. |
|
|
Osa / tehtävä |
Numero |
a) |
Puhaltaa puhdasta ilmaa
maalauskammioon. |
|
b) |
Ilman tulo sisään |
|
c) |
Ilman poisto ulos |
|
d) |
Poistavat poistuvasta
ilmasta maalisumun |
|
e) |
Tulevan ilman kanava |
|
f) |
Asento eri ruiskutuksen ja
uunituksen aikana |
|
g) |
Poistaa tuloilmasta suuret
epäpuhtaudet |
|
h) |
Poistuvan ilman kanava |
|
i) |
Tila jossa maalataan |
|
j) |
Puhdistavat tuloilman
täysin puhtaaksi |
|
k) |
Lämmittää tuloilman |
|
l) |
Ritilälattia, jonka alla
suodattimet |
|
|
2. |
Täytä kuvan 2. taulukko |
|
|
Osa / toiminta |
Numero |
a) |
Kun pelti on auki, kaikki ilma vaihtuu |
|
b) |
Kun pelti on kiinni,
suurin osa ilmasta kiertää |
|
c) |
Ilmaa runsaasti sisään |
|
d) |
Ilmaa runsaasti ulos |
|
e) |
Ilmaa vähän sisään |
|
f) |
Ilmaa vähän ulos |
|
g) |
Ilma palautuu kiertoon
tästä |
|
|
|

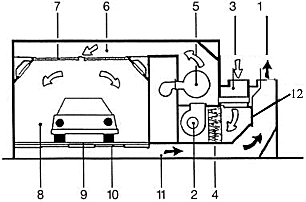

Kuva
1. Automaalauskammion osat
|

|
Kuva
2. Ruiskutus / uunitusvaiheet
|

|
|
