Hajotusilmaruiskujen maalinsyötön kertaustehtävät


1. Yhdistä viivoin maalisyöttötyypit ja kuvat
Ylävasen Painovoimasyöttö
Yläoikea Pumppu
Alavasen Imusyöttö
Alaoikea Painesäiliösyöttö
2. Mitkä seuraavista väittämistä ovat oikein ja mitkä väärin?
    O V
a) Yläsäiliöruiskulla voidaan käyttää kaikki maali
b) Imusäiliöruiskussa maalin imee ilmasuuttimessa 1 virtaava ilma
c) Painesäiliösyötössä pistooli toimii vain, kun se on oikein päin
d) Painesäiliösyötön etu on tasainen paine
e) Pumppusyötössä maali voidaan imeä suoraan astiasta
3 Täytä kuvan 1 taulukko:
a) Maali nousee imuvoiman ansiosta
b) Maali valuu suuttimelle, suutin myös imee maalia
c) Säiliössä oleva paine työntää maalia letkun kautta pistoolille
d) Pumppu työntää maalin letkuun ja edelleen pistoolille
e) Maalisäiliö jossa ei ole painetta
f) Maalin paineen säätö
g) Virtaava ilma saa aikaan alipaineen,  joka imee maalia
h) Maali paineellisessa säiliössä
i) Ylipaine purkautuu tästä ulos
j) Mäntä- tai kalvopumppu
k) Avoin maaliastia

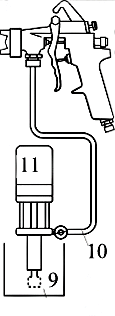

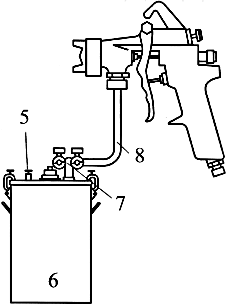

Kuva 1. Maalinsyöttötavat © RTV-Yhtymä OY
