Kompensoinnin käyttö CAM-ohjelmoinnissa ja manuaalisessa ohjelmoinnissa eroavat hieman toisistaan. CAM-ohjelmoinnissa tietokoneohjelma laskee ilmoitetun teräkoon ja ohjelmoitavan kappalegeometrian avulla terän keskipisteen reitin valmiiksi, eli NC-ohjelmassa olevat koordinaatit eroavat terän puolikkaan verran työstettävän kappaleen äärimuodosta. Säteensuuntaista kompensointia käytetään tällöin ainoastaan ns. ”hienosäätöön”, eli terän kulumisen, työstövoimista johtuvien joustamisten ja toleranssivaatimusten huomioimiseen.
Manuaalisessa ohjelmoinnissa muodon koneistuksessa NC-ohjelmaan kirjoitetaan yleensä aina kappaleen todelliset koordinaatit, ja työkalun keskipisteen reitti erotetaan ohjelmoidusta reitistä säteen arvolla. Arvo voi toki olla suurempi tai pienempi kuin terän säde, eli ”hienosäätö” voidaan huomioida samalla. Joissakin ohjauksissa on mahdollista sijoittaa OFFSETiin terän perusarvo GEOMETRIA-kohtaan ja hienosäätöarvo WEAR-kohtaan.

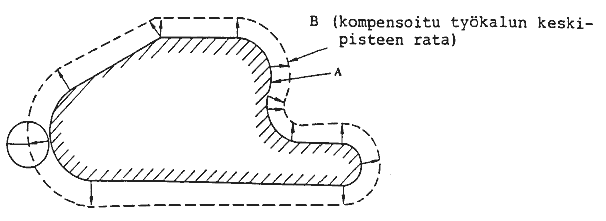

Jotta allaolevassa kuvassa voitaisiin leikata viivan A osoittama muoto R-säteisellä työkalulla, täytyy työkalun keskustaa varten olevan radan olla B-viiva, joka on etäisyydellä R viivasta A. Jyrsimen säteensuuntaisella kompensointitoiminnolla lasketaan automaattisesti tämä rata B, jota pitkin työkalu kulkee.
G17 (G18 tai G19) G01 (G00) G41 (G42) X___ Y___ D___ F___ ;
…
…
…
G40 X___ Y___;
Jossa
G17 (G18 G19) on jyrsinsäteen kompensointitason valinta
G17 XY-taso
G18 XZ-taso
G19 YZ-taso
G01 tai G00 on kompensointikäskyn käynnistyksen
liiketapa
G01 suoraviivainen syöttöliike
G00 pikaliike

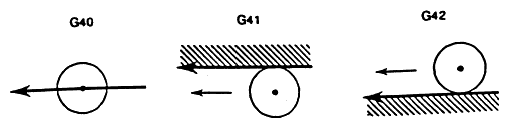

G41 tai G42 on kompensointipuolen valinta
G41 siirtää jyrsimen keskipistettä kompensointimäärän
verran vasemmalle
G42 siirtää jyrsimen keskipistettä kompensointimäärän
verran oikealle
D ilmoittaa muistipaikan numeron OFFSET:ssa, jonne kompensointiarvo on sijoitettu
F syöttönopeus (G01 käytettäessä)
G40 jyrsinsäteen kompensoinnin kumoaminen
Huomautuksia!
1. Kompensointi otetaan käyttöön G01 tai G00 käskyillä,
G02 tai G03 aiheuttavat yleensä hälytyksen.
2. Kompensointiarvo OFFSET:ssa voi olla plus- tai miinusmerkkinen.
3. G41, G42 tai G40 eivät itsessään ole liikekäskyjä,
vaan ne toteutuvat vasta ensimmäisessä tulevassa X- ja/tai Y-
liikkeessä (yksikin akseli riittää). Yleensä G41, G42
tai G40 sijoitetaan suoraan liikekäskyyn.
4. Kompensoinnin käyttöönotto tai poisto vaatii liikkeen,
jolla ei ole maksimiarvoa. Minimiarvona on kompensointiarvon suuruus, jolloin
kompensointi ”menee päälle”, mutta silminhavaittavaa liikettä
ei ole. Jotkut ohjausversiot osaavat myös ”peruuttaa”, eli terä
saa olla pyydetyn aseman päällä ja liike on silloin poispäin
työstettävästä kappaleesta.
5. Kompensoitua liikerataa ohjelmoitaessa on muistettava, että
nykyisen lauseen kompensoitu pääteasema riipppuu siitä,
minne seuraavassa lauseessa käsketään. Jos seuraavassa/seuraavissa
lauseissa on muita käskyjä kuin X- ja/tai Y-suuntaisia liikkeitä
(G17-tasolla ohjelmoitaessa), ohjaus ei pysty laskemaan kompensointia ohjelmoijan
ajattelemalla tavalla, vaan kompensointi jää vajaaksi.
Kompensoinnin käytöstä katso ohjelmaesimerkit ja harjoitukset.
Harjoituskuvasta 1 (ripustin) on vertailun vuoksi myös CAM-ohjelmaversio.
