Säätöpelti ja kanavien ilmamäärien säätäminen

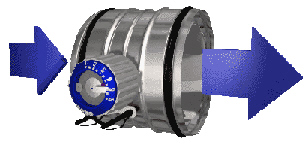

Ilmamäärää säädetään muuttamalla säätöpellin säätökartioissa olevan virtausaukon kokoa laitteen käyttömekanismin avulla. Virtausaukko ja ilmamäärä ovat suurimmillaan säätöasennossa 6 ja pienimmillään säätöasennossa 1.
Säädön jälkeen paine-ero mitataan uudelleen ja ilmamäärä tarkistetaan käyrästöstä. Ilmamäärää verrataan vielä suunnitteluarvoon ja säädetään sen mukaiseksi toistamalla mittauksia ja säätöjä niin monta kertaa kuin tarpeen.
Säätöpelti on asennettava kanavaan noudattaen valmistajien määräämiä vähimmäisetäisyyksiä häiriölähteisiin. Muuntoliitin (supistava tai laajentava) ei vaadi vähimmäisetäisyyden noudattamista.

Laite on asennettava oikeaan virtaussuuntaan (virtaussuunta on merkitty mittausliittimien yhteiden kannakkeeseen).
Mikäli ilmastointikanavassa ei ole säätöpeltiä, säätö suoritetaan kanavissa olevien venttiileiden ja ilmanjakolaitteiden avulla.

Huonetilojen ilmamäärät

Huonetila	Ulkoilma l/s	Poistoilma l/s
Makuuhuone	0,5*A /m2 (0,7)	ei poistoa
Olohuone	0,5*A /m2	ei poistoa
Keittiö	Siirtoilma	8
Keittiö tehostettuna	Siirtoilma	25
Vaatehuone, varasto	Siirtoilma	3
Kylpyhuone	Siirtoilma	10
Kylpyhuone tehostettuna	Siirtoilma	15
WC	Siirtoilma	7
WC tehostettuna	Siirtoilma	10
Kodinhoitohuone	Siirtoilma	8
Kodinhoitohuone tehostettuna	Siirtoilma	15
Sauna	2*A /m2	2
Sauna minimi	6	6

http://www.finlex.fi/data/normit/1921-D2s.pdf

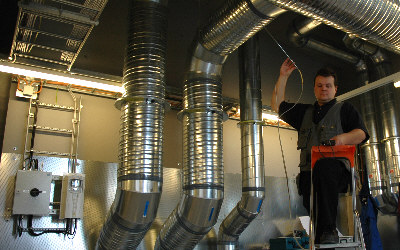

Ilmamäärien selvittäminen kanavamittauksella

Ilmastointikanavan ilmamäärä voidaan laskea kanavasta mitattavan ilmannopeuden ja kanavan koon perusteella. Pienissä ilmastointikanavissa ilmannopeus mitataan ainoastaan kanavan keskeltä ns. yksipistemittauksena. Kanavan keskellä ilmannopeus on suurempi kuin reunoilla. Keskeltä mitattu ilmannopeus korjataan kanavakoosta riippuvan kertoimen avulla ilmamäärän laskemista varten.

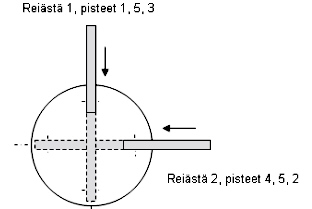

Suuremmissa ilmastointikanavissa mittaus suoritetaan ns. viisipistemittauksena. Ilmannopeudet mitataan kuvan mukaisesti viidestä eri pisteestä, ja ilmamäärän laskemisessa käytetään niiden keskiarvoa. Kanavan reunojen mittauspisteiden etäisyydet ovat 10 % kanavan halkaisijasta.

Ilmastoinnin yleismittarit ovat ominaisuuksiltaan monipuolisia. Ne voivat sisältää ns. mittauspöytäkirjamuistin ja sisäisen tiedonkeruujärjestelmän, joiden avulla eri mittaukset tallentuvat muistiin ja mittari laskee automaattisesti esimerkiksi keskiarvot. Mittareihin voidaan liitää erilaisia antureita, jolloin niillä voidaan mitata ilman nopeutta, lämpötilaa, määrää, kosteutta, vetoa, painetta jne. Mittari tunnistaa siihen liitetyn anturin ja valitsee käytettäväksi ne mittausohjelmat, jotka tulevat sillä anturilla kyseeseen. Mittausta varten pieniin ilmastointikanaviin porataan yksi reikä ja suurempiin kaksi reikää. Mittauksen jälkeen reiät suljetaan esimerkiksi kumitulpilla.

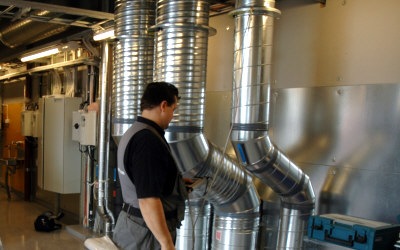

Ilmamäärien selvittäminen paine-eron avulla

Ilmastointikanavan ilmamäärä voidaan selvittää mittaamalla ilmavirran aiheuttama paine-ero. Se mitataan ilmamäärän säätämistä varten kanavaan asennetun säätöpellin mittausyhteistä. Ilmamäärä etsitään käyrästöstä paine-eron ja säätöpellin asennon (1–6) perusteella.
