Osa 1

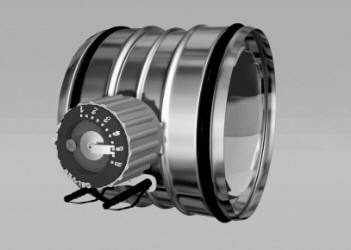

Säätöpellin PRA 125 paine-eromittauksissa saatiin seuraavia arvoja:
Säätöpellin säätöasennossa 1 paine-eroksi mitattiin 60 Pa
Säätöpellin säätöasennossa 2 paine-eroksi mitattiin 50 Pa
Säätöpellin säätöasennossa 3 paine-eroksi mitattiin 45 Pa
Säätöpellin säätöasennossa 4 paine-eroksi mitattiin 40 Pa
Säätöpellin säätöasennossa 5 paine-eroksi mitattiin 35 Pa
Säätöpellin säätöasennossa 6 paine-eroksi mitattiin 35 Pa
Määrää mitattujen paine-erojen avulla käyrästöstä säätöpellin PRA 125 ilmamäärät ja melutasot.
Kirjaa ilmamäärät ja melutasot taulukkoon ja vertaa (+ l/s tai - l/s) saatuja ilmamääriä tavoitearvoon (ohjearvo n. 60 l/s).
Ensimmäinen rivi taulukossa on esimerkkinä kirjaamisesta.
Tehtäessä tarvittava määrä säätöjä ja mittauksia saadaan ilmamäärä säädettyä tavoitearvoon.
Käyrästö http://www.halton.fi/catalog/pdf/fi/fcs_and_dampers/pra_fi.pdf
| Säätöasento |
Mitattu
paine-ero |
Ilmamäärä |
Melu |
Vertaus(
60 l/s) tavoitearvoon |
| 1 |
60
Pa |
22
l/s |
< 30 dB |
- 38 l/s |
| 2 |
50
Pa |
|
|
|
| 3 |
45
Pa |
|
|
|
| 4 |
40
Pa |
|
|
|
| 5 |
35
Pa |
|
|
|
| 6 |
30
Pa |
|
|
|
|
Osa 2
Mihin asentoon (kirjataan alla olevaan taulukkoon) säätöpelti on säädettävä, jotta tavoitearvon 50 - 70 l/s mukainen ilmamäärä saavutetaan.
Säätöasento on valittava siten, että ilmamäärä pysyy välillä 50 - 70 l/s, paine-ero <= 70 Pa ja melutaso <= 30 dB
Valitse jokin tavoitearvon sisällä oleva ilmamäärä, huomioi paine-ero ja melutaso ja määrää käyrästöstä säätöasento.
Kirjaa tämä säätöasento ja sitä vastaava paine-ero, ilmamäärä ja melutaso alla olevaan taulukkoon.
Säätöpelti
säädetään
säätöasentoon |
Säätöä
vastaava paine-ero |
Säätöä
vastaava ilmamäärä |
Melu |
Tavoitearvo |
| |
|
|
|
50
- 70 l/s |
|
|
