Pneumatiikka

Puutuoteteollisuudessa pneumatiikalla tarkoitetaan paineilmajärjestelmää ja siihen liittyviä työkaluja.

Paineilmajärjestelmä

Kompressorit
Paineilmaa kehitetään öljyvoidelluilla tai öljyttömillä kompressoreilla. Yleisimmin käytössä ovat mäntä-, ruuvikompressorit. Kompressorien jäähdytys tapahtuu ilmalla tai vedellä. Kuvassa on kaksi eri kokoista öljyvoideltua ruuvikompressoria.

Paineilmasäiliö ja paineilmaverkosto
Kompressorista paineilma johdetaan putkia pitkin paineilmasäiliöön, joka toimii paineilman varastosäiliönä, kulutushuippujen tasaajana sekä vedenerottimena.

Paineilmaverkostoa myöten ilma siirretään käyttökohteeseen, verkosto toimii samalla myös paineilmasäiliön tavoin.

Vedenerotus
Järjestelmään kondensoitunut vesi aiheuttaa putkiston ruostumista ja vahingoittaa pneumaattisia työkaluja, venttiileitä sekä sylintereitä. Kondensoitunut vesi poistetaan ennen varsinaista jälkikäsittelyä.

Paineilman jälkikäsittely
Kompressorin jälkeen paineilma sisältää erilaisia epäpuhtauksia kuten vesihöyryä, öljyä, hiukkasia ja bakteereja. Epäpuhtaudet kuluttavat työkaluja, laitteistoa ja tukkivat venttiilejä. Jälkikäsittelyn tarkoituksena on parantaa paineilman laatua.

• Kuivaus
  Käyttökohteen mukaan paineilma voidaan kuivata joko adsorptio- tai jäähdytyskuivauksella.


• Suodatus
  Suodattimet poistavat paineilmasta öljyn, veden ja pölyn sekä putkistosta irtoavat epäpuhtaudet. Kuvan paineilmajärjestelmässä on kahdennettu suodatus, missä on ensin öljyn ja veden esisuodatus sekä kuivaimen jälkeen vielä hienosuodatus öljyn poistoa varten.


Öljyn/vedenerotus
Paineilmajärjestelmän öljypitoinen lauhdevesi pilaa ympäristöä. Lauhdevesi käsitellään öljyn- ja vedenerottimilla. Lauhteenpoistimet toimivat megneettiventtiileillä, joiden kautta lauhdevesi johdetaan lauhdekaivoon.

Ohjaus
Paineilmajärjestelmän tuoton ja paineen tasaamiseksi tarvitaan kompressorin käyttöä ohjaavaa automatiikkaa. Täysautomaattisessa järjestelmässä kompressori käynnistyy ja pysähtyy säiliöpaineen vaihtelun mukaan.

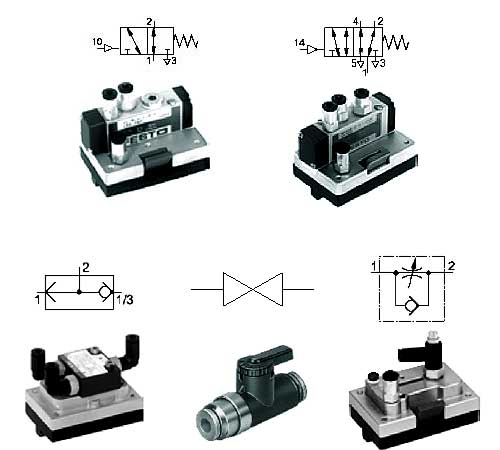

Paineilmaventtiilit
Pneumatiikassa venttiilit ohjaavat ja säätävät järjestelmän komponentteja ja ne jaetaan standardin mukaan neljään ryhmään: suuntaventtiilit, vaihtovastaventtiilit, sulkuventtiilit ja vastusvastaventtiilit.


Paineilmasylinterit
Sylinterillä saadaan aikaan lineaariliike, eteen/taakse. Yleisemmin sylintereiden ohjaus on toteutettu ohjelmoitavien järjestelmien avulla. Sylinterit jaotellaan seuraavasti:

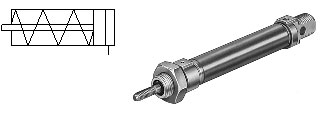

Yksitoimiset sylinterit,
kun mäntä liikkuu paineilmalla yhteen suuntaan ja painovoimalla tai jousipalautuksella toiseen suuntaan




Kaksitoimiset sylinterit,
kun mäntä liikkuu paineilmalla molempiin suuntiin







Erikoissylinterit,
kuvassa vääntösylinteri, millä tuotetaan pyörivää liikettä
